Kreiselmulchgerät COMPACT

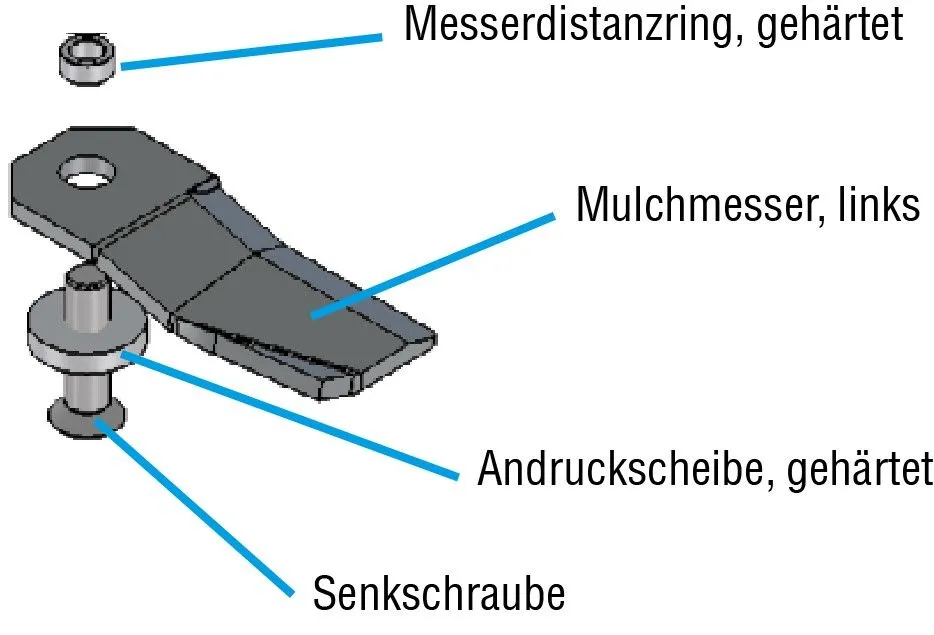

Messer Ausführung M 16 (Einzelteile)
| Art.-Nr. | Bezeichnung |
|---|---|
| 308894 | Mulchmesser, rechts |
| 308893 | Mulchmesser, links |
| 309260 | Senkschraube M 16 × 90 mm, 10.9 DIN 7991 (zur Messerbefestigung ab Baujahr 1997) |
| 310245 | Sicherungsmutter M 16, DIN 985 |
| 308854 | Messerdistanzring, gehärtet |
| 309108 | Andruckscheibe, gehärtet |
| 317000 | Messersatz „RÖLL Mulchgerät COMPACT“: 2 Mulchmesser rechts, 2 Mulchmesser links, 4 Senkschrauben, 4 Sicherungsmuttern, 4 Messerdistanzringe, 4 Andruckscheiben |

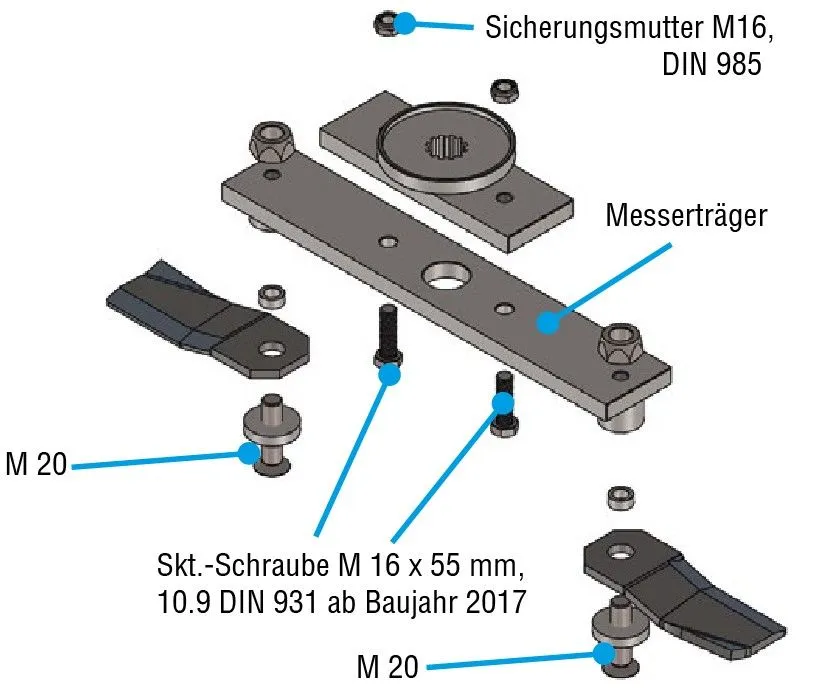

Messer Ausführung M 20 (Einzelteile)
| Art.-Nr. | Bezeichnung |
|---|---|
| 308899 | Mulchmesser, rechts |
| 308898 | Mulchmesser, links |
| 309265 | Senkschraube M 20 × 100 mm, 10.9 DIN 7991 (zur Messerbefestigung ab Baujahr 2022) |
| 310248 | Sicherungsmutter M 20, DIN 985 |
| 308861 | Messerdistanzring, gehärtet |
| 309109 | Andruckscheibe, gehärtet |
| 318000 | Messersatz „RÖLL Mulchgerät COMPACT“: 2 Mulchmesser rechts, 2 Mulchmesser links, 4 Senkschrauben, 4 Sicherungsmuttern, 4 Messerdistanzringe, 4 Andruckscheiben |
Messerträger, lose (ohne Messer)
| Art.-Nr. | Bezeichnung |
|---|---|
| 310633 | Messerträger Compact 115 (410 mm lang) |
| 309266 | Messerträger Compact 125 (530 mm lang) |
| 309707 | Messerträger Compact 140 (620 mm lang) |
| 310634 | Messerträger Compact 150 (730 mm lang) |

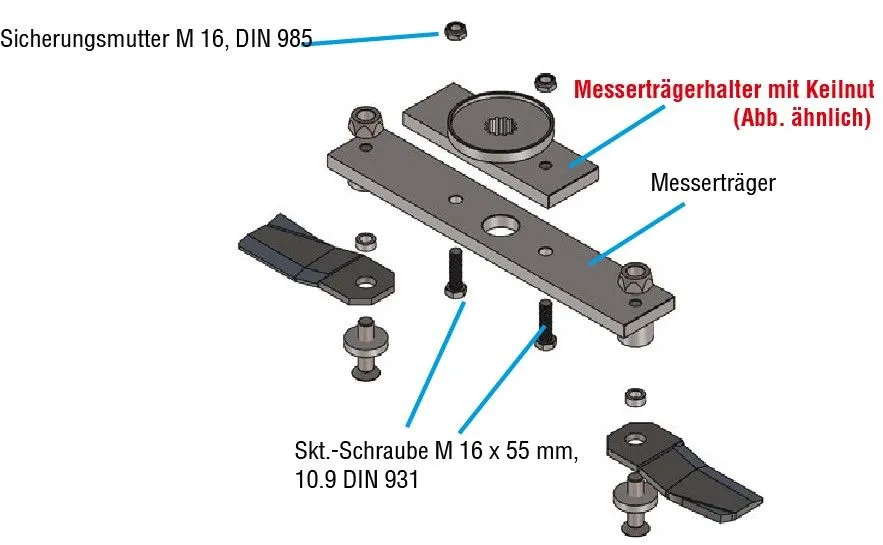

Messerträgerhalter (zwischen Getriebe und Messerträger)
| Art.-Nr. | Bezeichnung |
|---|---|
| 310673 | Messerträgerhalter Compact 115 (260 mm lang) mit Keilnut |
| 310317 | Messerträgerhalter Compact 125 (380 mm lang) mit Keilnut |
| 309706 | Messerträgerhalter Compact 140 (380 mm lang) mit Keilnut |
| 310674 | Messerträgerhalter Compact 150 (420 mm lang) mit Keilnut |
| 309351 | Deckel für Messerträgerhalter mit Schraube |
| 309662 | Passfeder 10 × 8 × 80 mm |
| 309198 | Skt.-Schraube M 16 × 50 mm, 10.9 DIN 933 zur Befestigung der Messerträger am Messerträgerhalter |
| 310245 | Sicherungsmutter M 16, DIN 985 |
| 308972 | Skt.-Schraube M 16 × 55 mm, 10.9 DIN 931 zur Befestigung der Messerträger mit Anschlag |

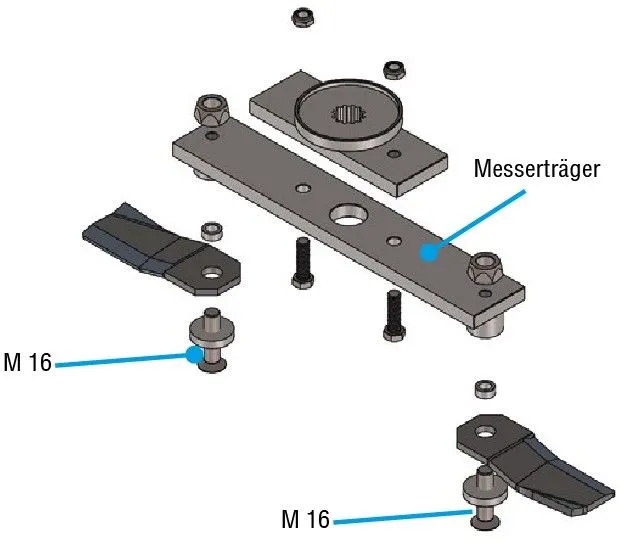

Messerträger, lose (ohne Messer) für Messerbefestigung M 16
| Art.-Nr. | Bezeichnung |
|---|---|
| 312152 | Messerträger Compact 110 (330 mm lang) |
| 310649 | Messerträger Compact 115 (410 mm lang) |
| 310650 | Messerträger Compact 125 (530 mm lang) |
| 310653 | Messerträger Compact 140 (620 mm lang) |
| 310654 | Messerträger Compact 150/160 (730 mm lang) |
| 312158 | Messerträger Compact 170 (830 mm lang) |
Messerträgerhalter (zwischen Getriebe und Messerträger)
| Art.-Nr. | Bezeichnung |
|---|---|
| 310675 | Messerträgerhalter Compact 100/110/115 (260 mm lang) |
| 309703 | Messerträgerhalter Compact 125/140 (380 mm lang) |
| 310676 | Messerträgerhalter Compact 150/160/170 (420 mm lang) |
| 308972 | Sechskantschraube M 16 × 55 mm, 10.9 DIN 931 zur Befestigung der Messerträger mit Anschlag |
| 310245 | Sicherungsmutter M 16, DIN 985 |
Messerträgerhalter (zwischen Getriebe und Messerträger)
| Art.-Nr. | Bezeichnung |
|---|---|
| 310675 | Messerträgerhalter Compact 100/110/115 (260 mm lang) |
| 309703 | Messerträgerhalter Compact 125/140 (380 mm lang) |
| 310676 | Messerträgerhalter Compact 150/160/170 (420 mm lang) |
| 308972 | Sechskantschraube M 16 × 55 mm, 10.9 DIN 931 zur Befestigung der Messerträger mit Anschlag |
| 310245 | Sicherungsmutter M 16, DIN 985 |
Messerträger, lose (ohne Messer) für Messerbefestigung M 20
| Art.-Nr. | Bezeichnung |
|---|---|
| 312152 | Messerträger Compact 110 (330 mm lang) |
| 310649 | Messerträger Compact 115 (410 mm lang) |
| 310650 | Messerträger Compact 125 (530 mm lang) |
| 310653 | Messerträger Compact 140 (620 mm lang) |
| 310654 | Messerträger Compact 150/160 (730 mm lang) |
| 312158 | Messerträger Compact 170 (830 mm lang) |
Zubehör für ältere Modelle
| Art.-Nr. | Bezeichnung |
|---|---|
| 309668 | Rotgussbuchse 50 × 58 × 50 mm (1 Paar) |
Führungsrohre
| Art.-Nr. | Bezeichnung |
|---|---|
| 309201 | Führungsrohre vorne mit Füßen rechts/links |
| 309669 | Rotgussbuchse 50 × 60 × 50 mm (1 Paar) |
| 316227 | Sprengring Ø 60 mm, DIN 7993 |
| 309285 | Schmiernippel M 6 × 1 mm, DIN 71412-A |
| 308977 | Führungsrohre hinten mit Füßen rechts/links |
| 317681 | Führungswelle mit Halter für COMPACT 110 – 920 mm lang (vorne/hinten bitte angeben!) |
| 317682 | Führungswelle mit Halter für COMPACT 115 – 990 mm lang (vorne/hinten bitte angeben!) |
| 317683 | Führungswelle mit Halter für COMPACT 125 – 1070 mm lang (vorne/hinten bitte angeben!) |
| 317684 | Führungswelle mit Halter für COMPACT 140 – 1120 mm lang (vorne/hinten bitte angeben!) |
| 317685 | Führungswelle mit Halter für COMPACT 150 – 1160 mm lang (vorne/hinten bitte angeben!) |
| 317686 | Führungswelle mit Halter für COMPACT 160 – 1240 mm lang (vorne/hinten bitte angeben!) |
| 317687 | Führungswelle mit Halter für COMPACT 170 – 1240 mm lang (vorne/hinten bitte angeben!) |

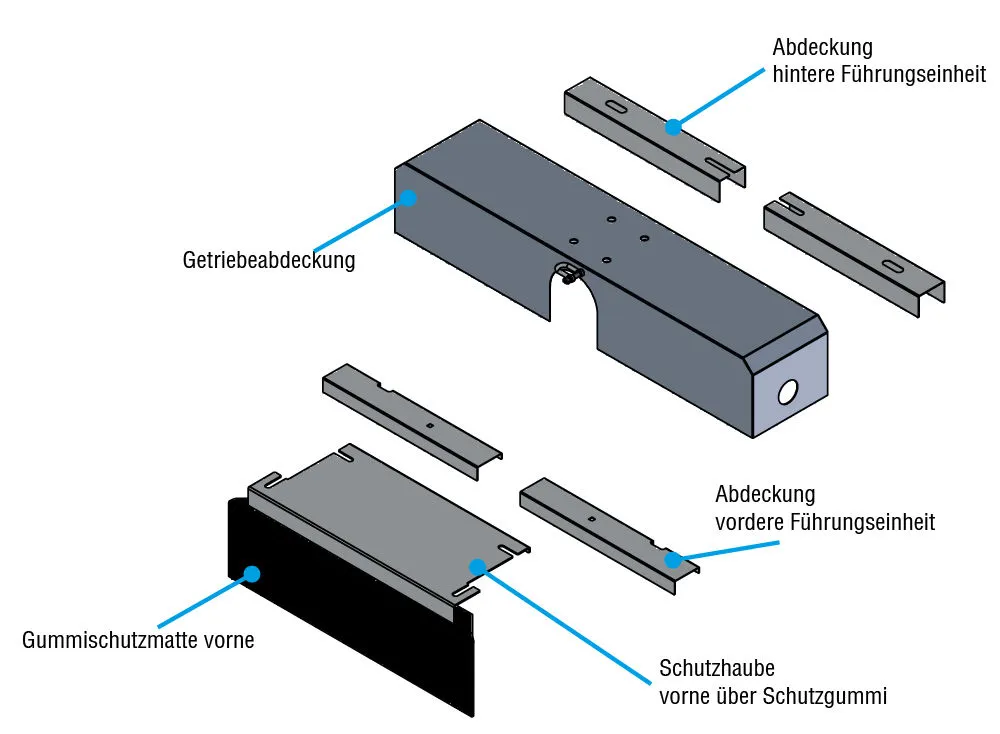

Abdeckhauben und Schutzabdeckungen
| Art.-Nr. | Bezeichnung |
|---|---|
| 317688 | Getriebeabdeckung* |
| 317718 | Abdeckung hintere Führungseinheit rechts/links (1 Paar)* |
| 317719 | Abdeckung vordere Führungseinheit rechts/links (1 Paar)* |
| 317720 | Schutzhaube vorne über Schutzgummi* |
| 308492 | Gummischutzmatte vorne* |
| 314091 | Dokumentenhalter |
| 309198 | Sechskantschraube M 16 × 50 mm, 10.9 DIN 933 |
| 140431 | Sechskantschraube M 10 × 20 mm, 8.8 verzinkt DIN 933 |
| 142127 | Flachrundschraube mit Mutter M 10 × 25 mm, DIN 603 |
| 140481 | Sechskantschraube M 16 × 40 mm, 8.8 verzinkt DIN 933 |
| 142457 | Sechskantmutter M 16, DIN 934 |
Abdeckhauben und Schutzabdeckungen
| Art.-Nr. | Bezeichnung |
|---|---|
| 317688 | Getriebeabdeckung* |
| 317718 | Abdeckung hintere Führungseinheit rechts/links (1 Paar)* |
| 317719 | Abdeckung vordere Führungseinheit rechts/links (1 Paar)* |
| 317720 | Schutzhaube vorne über Schutzgummi* |
| 308492 | Gummischutzmatte vorne* |
| 314091 | Dokumentenhalter |
| 309198 | Sechskantschraube M 16 × 50 mm, 10.9 DIN 933 |
| 140431 | Sechskantschraube M 10 × 20 mm, 8.8 verzinkt DIN 933 |
| 142127 | Flachrundschraube mit Mutter M 10 × 25 mm, DIN 603 |
| 140481 | Sechskantschraube M 16 × 40 mm, 8.8 verzinkt DIN 933 |
| 142457 | Sechskantmutter M 16, DIN 934 |

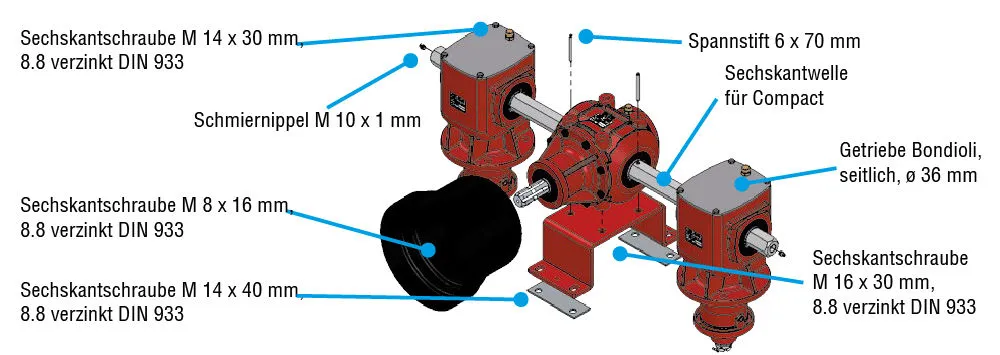

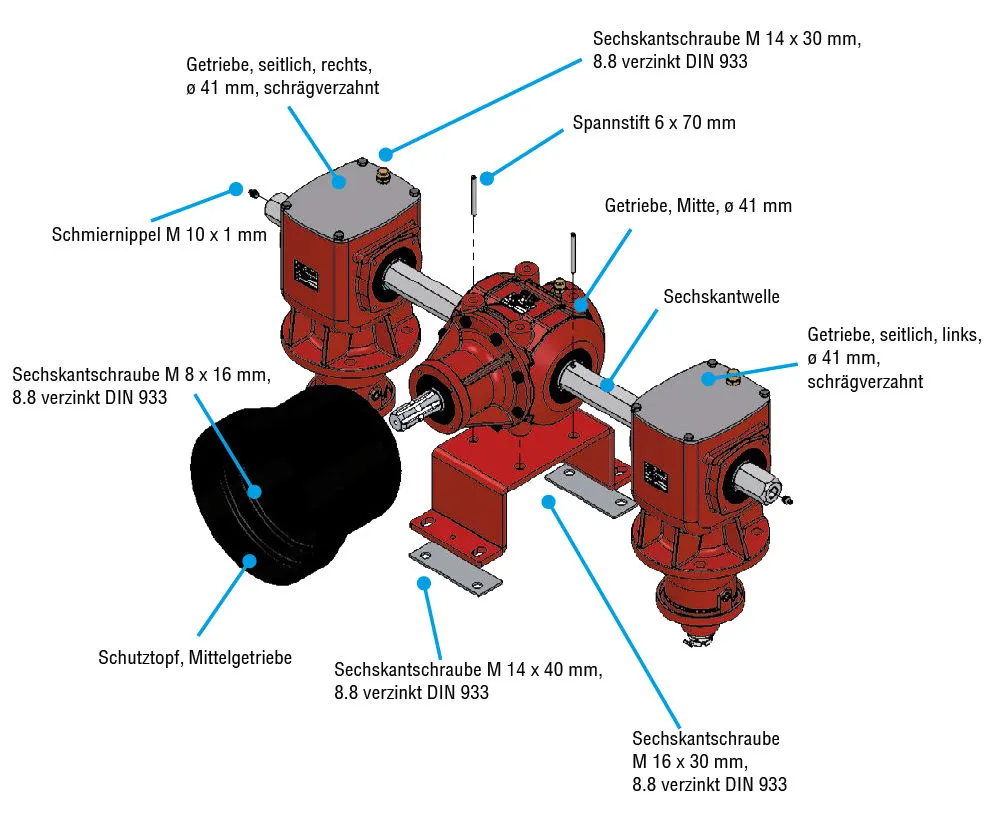

Antriebselemente und Getriebe (für Comer-/GB-Getriebe)
| Art.-Nr. | Bezeichnung |
|---|---|
| 212605 | Schmiernippel M 10 × 1 mm |
| 308978 | Getriebe Comer, seitlich, Ø 41 mm |
| 309096 | Getriebebuchse Comer, seitlich, Ø 41 mm |
| 319040 | Getriebe Sauer, Mitte (schwarzgrau) |
| 319041 | Getriebe Sauer, links (schwarzgrau) |
| 319042 | Getriebe Sauer, rechts (schwarzgrau) |
| 210835 | Wellendichtring 40 × 80 × 10 mm (für Sauer-/Comer-/GB-Seitentriebe – unten) |
| 318900 | Wellendichtring 55 × 90 × 10 mm (für Sauer-/Comer-/GB-Mitteltriebek – links/rechts) |
| 213196 | Wellendichtring 55 × 90 × 10 mm (für Sauer-/Comer-/GB-Mitteltriebek – links/rechts) |
| 309505 | Wellendichtring 40 × 90 × 8 mm (für Comer-Getriebe – unten) |
| 309652 | Schutzring für Comer-Getriebe (Messertellergetriebe) |
| 310587 | Kronenmutter M 24 × 2 mm zum Comer-Getriebe |
| 140564 | Sechskantschraube M 14 × 33 mm, 8.8 verzinkt DIN 933 |
| 140462 | Sechskantschraube M 14 × 30 mm, 8.8 verzinkt DIN 933 |
| 140572 | Sechskantschraube M 8 × 16 mm, 8.8 verzinkt DIN 933 |
| 140479 | Sechskantschraube M 16 × 30 mm, 8.8 verzinkt DIN 933 |
| 320463 | Entlüftungsschraube Getriebe GB |
| 312151 | Sechskantwelle für Compact 110, 920 mm lang (Ø 41 mm) |
| 309497 | Sechskantwelle für Compact 115, 990 mm lang (Ø 41 mm) |
| 309498 | Sechskantwelle für Compact 125, 1070 mm lang (Ø 41 mm) |
| 309500 | Sechskantwelle für Compact 140, 1120 mm lang (Ø 41 mm) |
| 309499 | Sechskantwelle für Compact 150, 1160 mm lang (Ø 41 mm) |
| 309501 | Sechskantwelle für Compact 160, 1240 mm lang (Ø 41 mm) |
| 310688 | Sechskantwelle für Compact 170, 1300 mm lang (Ø 41 mm) |
| 142828 | Spannstift 6 × 70 mm |

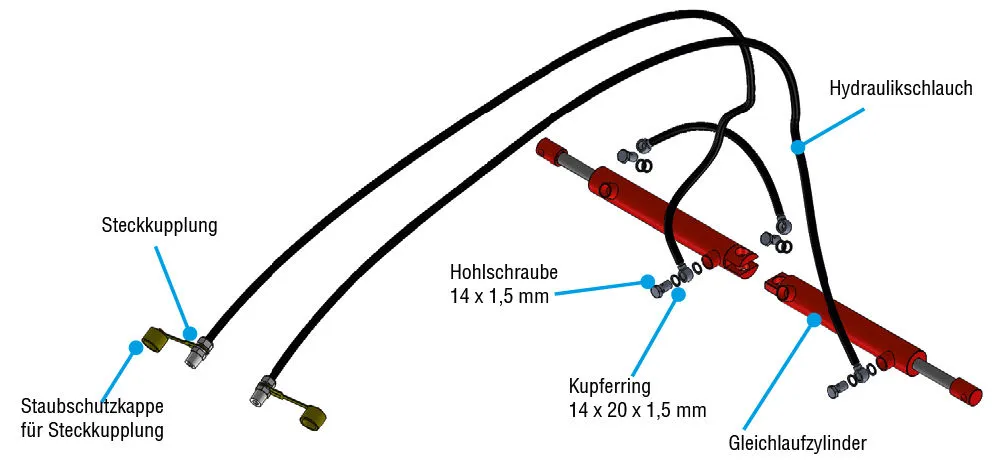

Hydraulikkomponenten
| Art.-Nr. | Bezeichnung |
|---|---|
| 309306 | Gleichlaufzylinder für Compact 110/115 (1 Paar), 180 Hub |
| 308501 | Gleichlaufzylinder für Compact 125 (1 Paar), 230 Hub |
| 308502 | Gleichlaufzylinder für Compact 140 (1 Paar), 250 Hub |
| 308856 | Gleichlaufzylinder für Compact 150/160 (1 Paar), 270 Hub |
| 310801 | Gleichlaufzylinder für Compact 170 (1 Paar), 300 Hub |
| 308494 | Hydraulikschlauch (2000) für Compact |
| 308495 | Hydraulikschlauch (2200) für Compact |
| 309313 | Hydraulikschlauch für Compact 110/115 |
| 309161 | Hydraulikschlauch für Compact 125 |
| 308496 | Hydraulikschlauch für Compact 140 |
| 308496 | Hydraulikschlauch für Compact 150/160 |
| 310884 | Hydraulikschlauch für Compact 170 |
| 308497 | Hohlschraube 14 × 1,5 mm |
| 308498 | Kupferring 14 × 20 × 1,5 mm |
| 308499 | Steckkupplung |
| 308500 | Staubkappset für Steckkupplung |
| 310865 | Dichtungssatz für Gleichlaufzylinder (Ø 18 mm) |
| 310866 | Dichtungssatz für Gleichlaufzylinder (Ø 20 mm) |

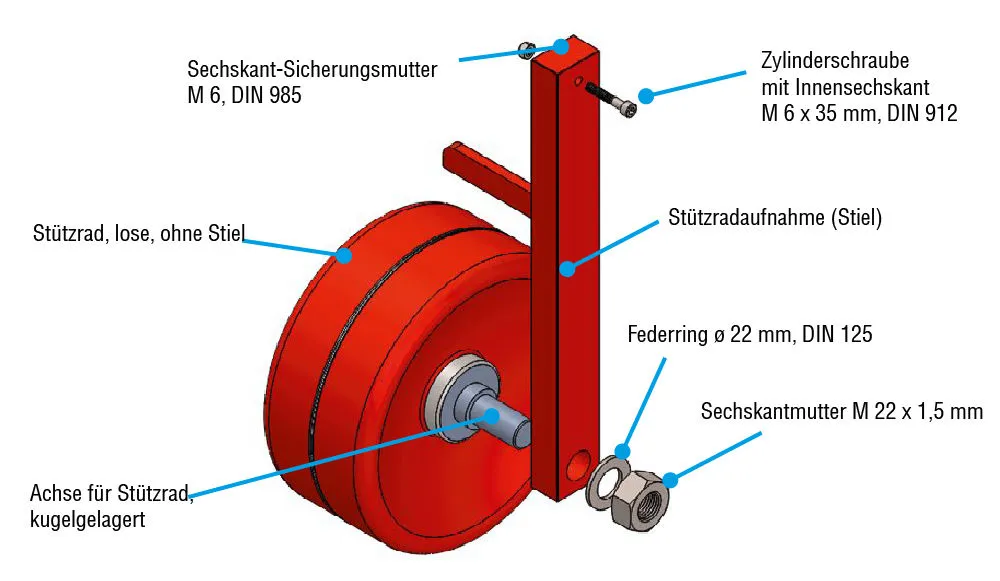

Stützradeinheit
| Art.-Nr. | Bezeichnung |
|---|---|
| 318770 | Stützradnabe (Stiel) 40 × 15 mm |
| 310870 | Stützradnabe (Stiel) 40 × 20 mm |
| 311964 | Stützradnabe (Stiel) 40 × 25 mm |
| 311963 | Stützradnabe (Stiel) 50 × 25 mm |
| 311965 | Stützradnabe (Stiel) 60 × 25 mm |
| 309079 | Stützrad, lose, ohne Stiel (schmale Ausführung, 230 × 100 mm) mit Achse und Mutter |
| 320015 | Stützrad, lose, ohne Stiel (breite Ausführung, 230 × 150 mm) mit Achse und Mutter |
| 313437 | Stützrad komplett mit Stiel 40 × 15 mm |
| 309078 | Stützrad komplett mit Stiel 40 × 20 mm |
| 311966 | Stützrad komplett mit Stiel 40 × 25 mm |
| 311967 | Stützrad komplett mit Stiel 50 × 25 mm (Ausführung mit feststehenden Rädern) |
| 311968 | Stützrad komplett mit Stiel 60 × 25 mm (Ausführung mit feststehenden Rädern) |
| 142555 | Federring Ø 22 mm, DIN 125 |
| 309805 | Sechskantmutter M 22 × 1,5 mm |
| 310258 | Sechskant-Sicherungsmutter M 6, DIN 985 |
| 140557 | Zylinderschraube mit Innensechskant M 6 × 35 mm, DIN 912 |
| 309626 | Abdeckkappe mit Schraube M 10 × 25 mm |
| 309625 | Achse für Stützrad, kugelgelagert (schmale Ausführung 230 × 100 mm) |

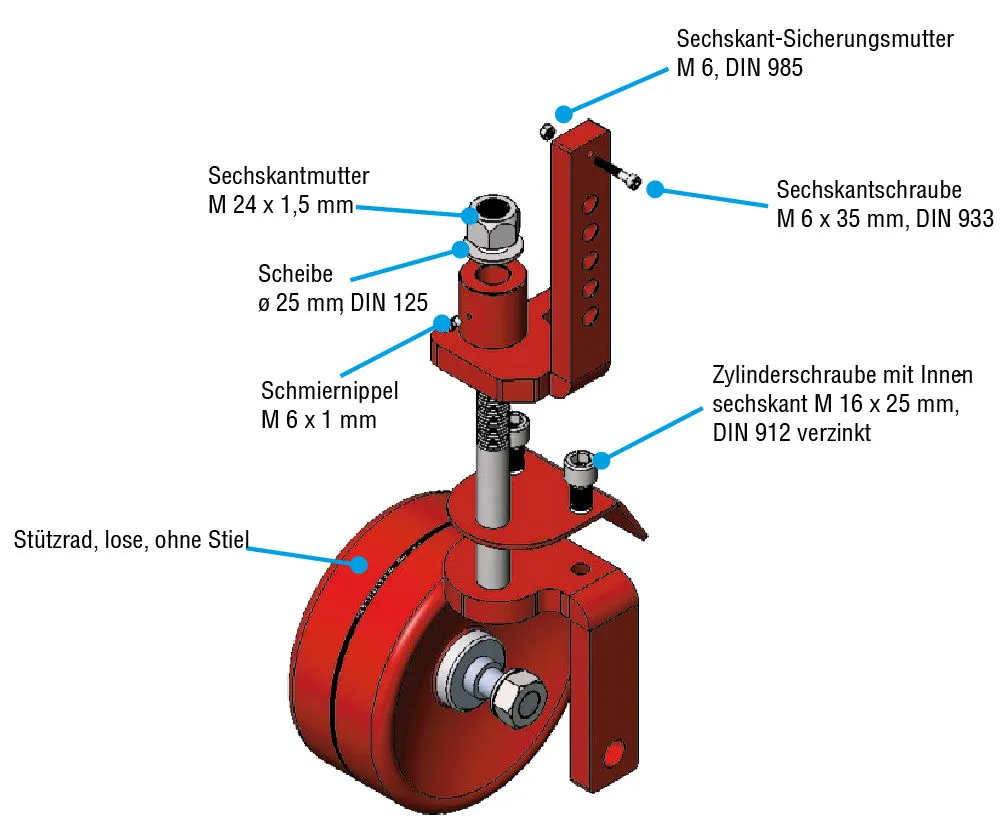

Pendelstützrad
| Art.-Nr. | Bezeichnung |
|---|---|
| 410792 | Pendelrad rechts |
| 410793 | Pendelrad links |
| 410791 | Pendelradachse rechts/links (1 Paar) |
| 317721 | Stiel für Pendelrad rechts |
| 317722 | Stiel für Pendelrad links |
| 140478 | Zylinderschraube mit Innensechskant M 16 × 25 mm, DIN 912 |
| 314782 | Sechskantmutter M 24 × 1,5 mm |
| 297560 | Scheibe Ø 25 mm, DIN 125 |
| 309079 | Stützrad, lose, ohne Stiel, mit Achse und Mutter |
| 309285 | Schmiernippel M 6 × 1 mm |
| 140557 | Sechskantschraube M 6 × 35 mm, DIN 912 |
| 310258 | Sechskant-Sicherungsmutter M 6, DIN 985 |

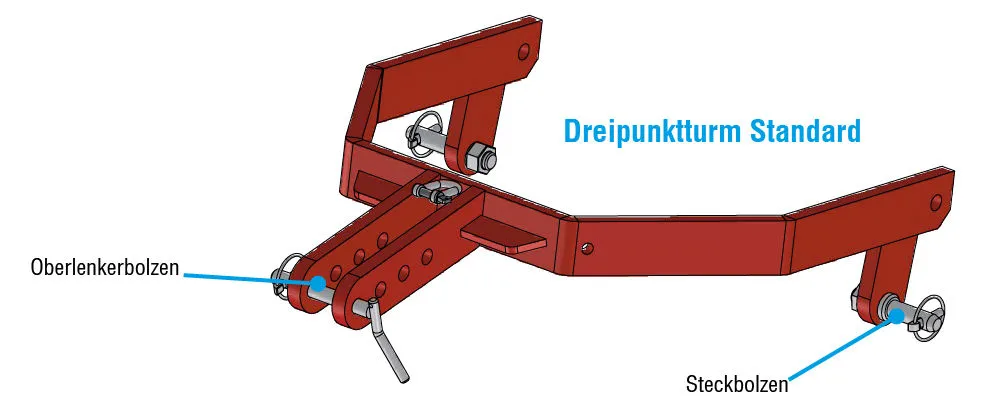

Dreipunkt-Aufnahmegabel
| Art.-Nr. | Bezeichnung |
|---|---|
| 410798 | Dreipunkturm Standard |
| 410799 | Dreipunkturm mit doppelter Aufnahme |
| 309896 | Sicherungsbolzen für Dreipunkturm mit doppelter Aufnahme |
| 309880 | Oberlenkerbolzen |
| 309898 | Steckbolzen M 22 × 1,5 mm |
| 314092 | Halterung Gelenkwelle |
| 319877 | Zylinderschraube M 20 × 80 mm |
| 310248 | Sicherungsmutter M 20 |

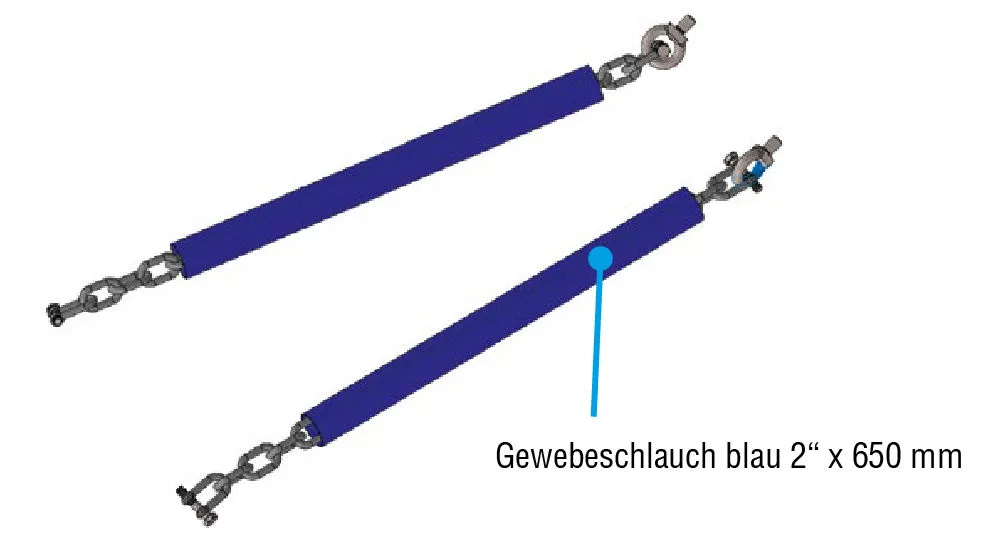

Hubketteneinheit
| Art.-Nr. | Bezeichnung |
|---|---|
| 317676 | Hubketteneinheit (komplett), 1 Satz |
| 309232 | Gewebeschlauch blau 2″ × 650 mm (Stück) |

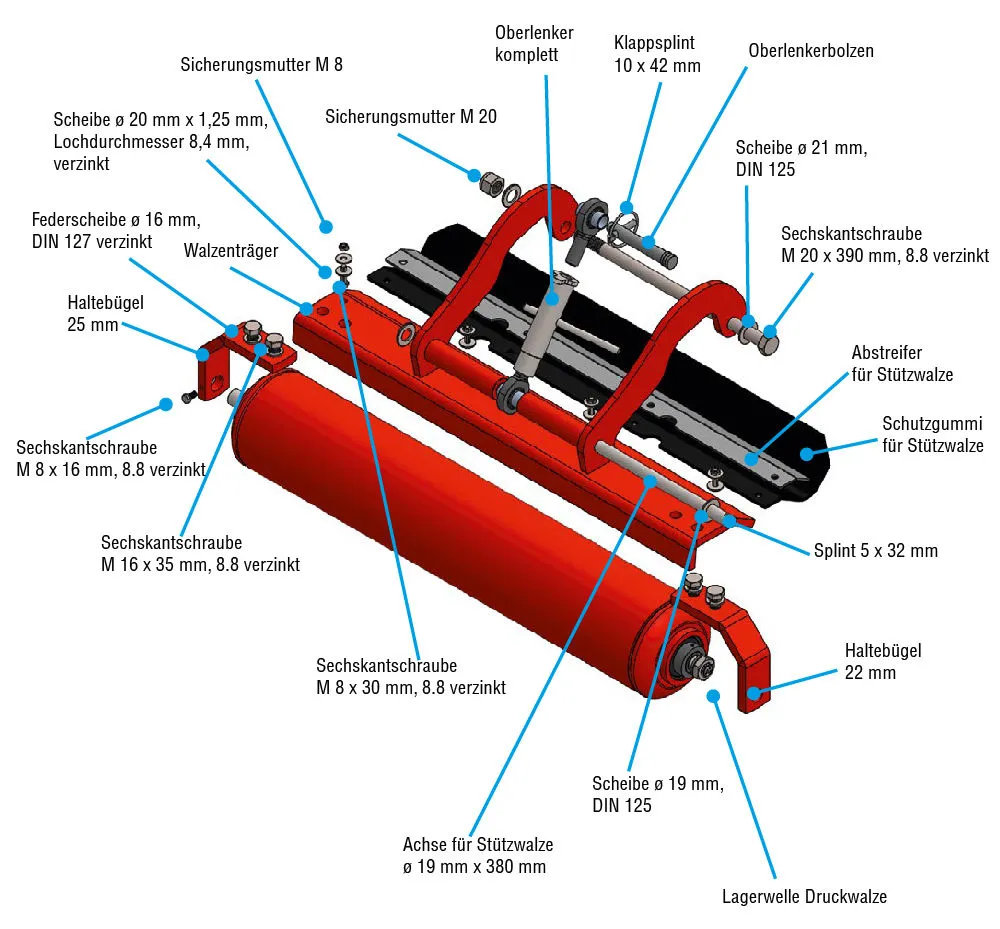

Stützwalze
| Art.-Nr. | Bezeichnung |
|---|---|
| 312906 | Stützwalze, komplett, 400 mm |
| 311860 | Stützwalze, komplett, 500 mm |
| 311859 | Stützwalze, komplett, 800 mm |
| 309884 | Stützwalze, komplett, 900 mm |
| 317680 | Stützwalze 400 mm, Walzenrohr mit Lager und Achse |
| 317679 | Stützwalze 500 mm, Walzenrohr mit Lager und Achse |
| 317051 | Stützwalze 800 mm, Walzenrohr mit Lager und Achse |
| 313800 | Stützwalze 900 mm, Walzenrohr mit Lager und Achse |
| 317689 | Walzenträger für Stützwalze 400/500 mm – 420 mm lang |
| 317690 | Walzenträger für Stützwalze 800 mm – 725 mm lang |
| 317691 | Walzenträger für Stützwalze 900 mm – 825 mm lang |
| 320608 | Lagerwelle für Druckwalze 400 (490 mm) |
| 309389 | Lagerwelle für Druckwalze 500 (590 mm) |
| 311743 | Lagerwelle für Druckwalze 800 (883 mm) |
| 308978 | Lagerwelle für Druckwalze 900 (990 mm) |
| 311309 | Haltebügel 22 mm |
| 311308 | Haltebügel 25 mm |
| 311311 | Abstreifer für Stützwalze |
| 308493 | Schutzgummi für Stützwalze (190 mm) * |
| 309012 | Sechskantschraube M 20 × 390 mm, 8.8 verzinkt DIN 931 |
| 142544 | Scheibe Ø 21 mm, DIN 125 |
| 310248 | Sicherungsmutter M 20 |
| 140480 | Sechskantschraube M 16 × 35 mm, 8.8 verzinkt DIN 933 |
| 142737 | Federscheibe Ø 16 mm, DIN 127 verzinkt |
| 140577 | Sechskantschraube M 8 × 30 mm, 8.8 verzinkt DIN 933 |
* Bitte bei Bestellung Walzenbreite angeben!
Stützwalze – Einzelteile
| Art.-Nr. | Bezeichnung |
|---|---|
| 309962 | Scheibe zur Stützwalze 71,5 × 36 × 10 mm |
| 309963 | Scheibe zur Stützwalze 71,5 × 52 × 6 mm |
| 308885 | Wellendichtring 35 × 72 × 10 mm |
| 308884 | Rillenkugellager RAE 35 NPP (inkl. Stellring) |
| 308886 | Seeger-Ring |
| 317002 | Stützscheibe 25 × 35 × 2 mm |
| 309286 | Mutter M 22 × 1,5 mm, DIN 936 |
| 309287 | Mutter M 22 × 1,5 mm, DIN 934 |
| 309105 | Lagerdeckel für Stützwalze |
| 314956 | Achse für Stützwalze (Ø = 19 mm, 380 mm) |
| 142602 | Scheibe Ø 20 mm × 1,25 mm, Lochdurchmesser 8,4 mm, verzinkt |
| 310260 | Sicherungsmutter M 8 |
| 142542 | Scheibe Ø 19 mm, DIN 125 |
| 309195 | Splint 5 × 32 mm |
| 310674 | Sechskantschraube M 8 × 16 mm, 8.8 verzinkt DIN 933 |
| 312064 | Oberlenker komplett |
| 308980 | Oberlenkerbolzen |
| 309259 | Klapppslint 10 × 42 mm |
Bitte bei Bestellung Walzenbreite angeben!
Stützwalze – Einzelteile (alte Ausführung)
| Art.-Nr. | Bezeichnung |
|---|---|
| 312282 | Scheibe für Stützwalze 105 × 57 × 2 mm |
| 310811 | Seeger-Ring I 90 |
| 310916 | Nilosring 1210 JV |
| 312364 | Kugellager 1210 |
COMPACT-Mulchgerät Zubehör Trägerführung
| Art.-Nr. | Bezeichnung |
|---|---|
| 312400 | Rillenkugellager 6205 ZZ für Rollhacke, Pflugscheibe, Stockputzer |
| 311077 | Pflugscheibe gewölbt, Ø 350 mm |
| 314776 | Pflugscheibe gezahnt, Ø 350 mm |
| 315172 | Abweisbleche (rechts/links) für Modell mit festst. Rädern |
| 317454 | Rollhacksterne Ø 370 × 6 mm, rechts |
| 317455 | Rollhacksterne Ø 370 × 6 mm, links |
| 318540 | Flanschringe für einfache Rollhacke 108 × 15 mm |
| 320927 | Nabe komplett für Pflugscheibe |
| 312063 | Achse für doppelte Rollhacke |
| 310374 | Achse für einfache Rollhacke / Pflugscheibe |
